以下是:【触指压力测试仪-变压器变比电桥检定装置厂家采购】的产品参数
| 产品参数 |
|---|
| 产品价格 | 555/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 最小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 黄 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电力电器 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 15 |
|---|
| 工作温度 | 45 |
|---|
以下是:【触指压力测试仪-变压器变比电桥检定装置厂家采购】的图文视频
【触指压力测试仪-变压器变比电桥检定装置厂家采购】,天正华意电气设备有限公司为您提供【触指压力测试仪-变压器变比电桥检定装置厂家采购】的资讯,联系人:杨经理,电话:13708956461、18669895723,QQ:805146545,发货地:青岛平度市平安路2号发货到湖南省 长沙市、衡阳市、邵阳市、湘潭市、株洲市、张家界市、岳阳市、常德市、益阳市、怀化市、娄底市、湘西市、永州市、郴州市。 湖南省 湖南省，简称“湘”，是中华人民共和国省级行政区，省会长沙市，东临江西省，西接重庆市、贵州省，南毗广东省、广西壮族自治区，北连湖北省。地处云贵高原向江南丘陵和南岭山脉向江汉平原过渡的地带，地势呈三面环山、朝北开口的马蹄形地貌，由平原、盆地、丘陵地、山地、河湖构成，地跨长江、珠江两大水系，属亚热带季风气候。截至2021年5月，湖南省下辖13个地级市，1个自治州，总面积21.18万平方千米。2022年末，湖南省常住人口6604万人，城镇化率60.31%。
想要更直观地感受【触指压力测试仪-变压器变比电桥检定装置厂家采购】产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:【触指压力测试仪-变压器变比电桥检定装置厂家采购】的图文介绍

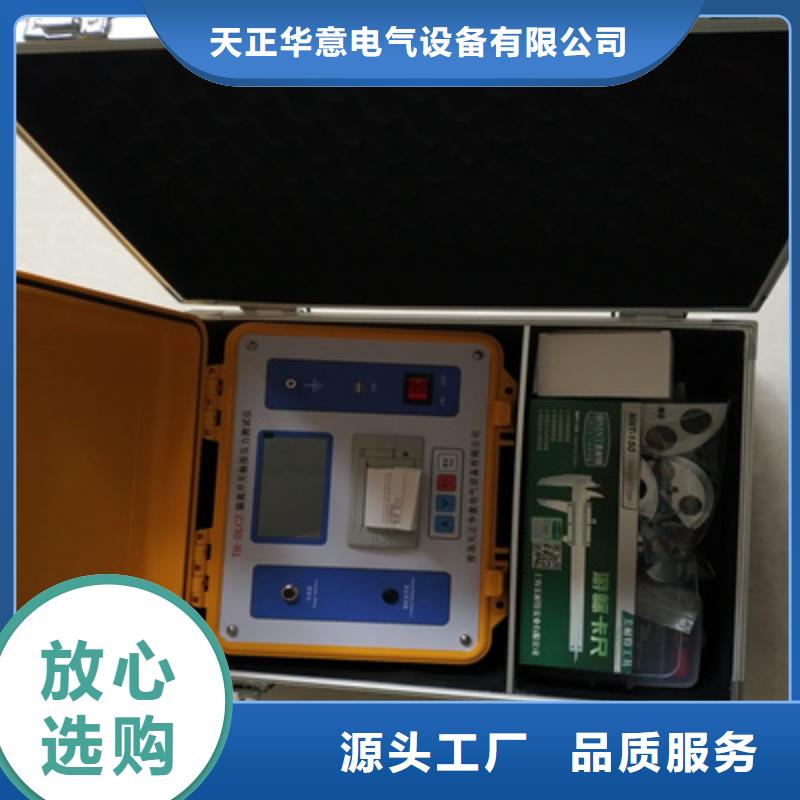

湖南触指压力测试仪 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；青岛天正华意电气设备有限公司
湖南触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。
湖南触指压力测试仪三.面板布置图1 面板布置图 序 号 面 板 标 志功 能 说 明① 保护接地端 与大地相接②液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口 传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关 输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量，见图2） 4.1.2根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图8、
湖南触指压力测试仪TH-CZI触指压力测试仪说明书青岛天正华意电气设备有限公司尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。
天正华意电气设备有限公司是一家集 湖南直流电阻测试仪销售与加工的综合性公司。主要经营 湖南直流电阻测试仪等。公司位于平度市平安路2号。区域优越、交通方便。我厂秉承“以信誉赢客户，以质量占市场，以新品谋发展，以科技创未来”的经营理念，以务实求真，互惠双赢”为宗旨，对内弘扬企业文化，对外传播企业精神，不断优化企业管理，不断提高产品质量，不断品牌形象，积j i打造j i具江山特色的不锈钢精品。竭诚欢迎新老客户前来指导与洽谈。公司一贯坚持以“价格合理、质量可靠、交货准时、售后积j i”为基本准则，努力成为您忠实的合作伙伴，互惠双赢!
湖南触指压力测试仪设置菜单：参数设置：点击此菜单，进行开关名称、采集时间、传感器选择、速度定义等设置。如下图：⑴、变电站名：如要分类保存，先创建变电站名称，点击创建变电站菜单，弹出中英输入法，不要输入特殊符号“/”等，如下图：⑵、开关类型：开关类型可选择真空、六氟化硫两种类型断路器，如单测试时间参数，不需要选择类型也可以。⑶、库类查看：选择已存在的同类型断路器名称，测试完成后可进行数据对比。如没有需建库类文件名称，请在开关名称菜单进行创建。⑷、传感器：测量速度时选择传感器类型，标配为3600传感器，如选择错误，测试时速度数据不会显示。⑸、预置开距：测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称：输入开关名称可方便后期查找或建立库文件。⑺、速度定义：输入原厂速度定义进行测量，里面数字可更改。笔针效验：如触摸屏失效，请点击此菜单进行校准定位。键盘选择：点击此菜单，大小键盘的选择。时间日期：点击此菜单，设置当前年月日期。六、接线方法及测试步骤：1、接线方法示意图：2、传感器安装方法：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。
【触指压力测试仪-变压器变比电桥检定装置厂家采购】_天正华意电气设备有限公司,固定电话:18669895723,移动电话:13708956461,联系人:杨经理,QQ:805146545,平度市平安路2号 发货到 湖南省。
